【某工場様】高圧受変電設備改修工事
2026/09/16
| 建物種別 | 工場 |
|---|---|
| 施工エリア | 埼玉県 |
| 導入メーカー | 泰和電気（OVGR/RPR/ZPD） 三菱電機（マルチメーター） |

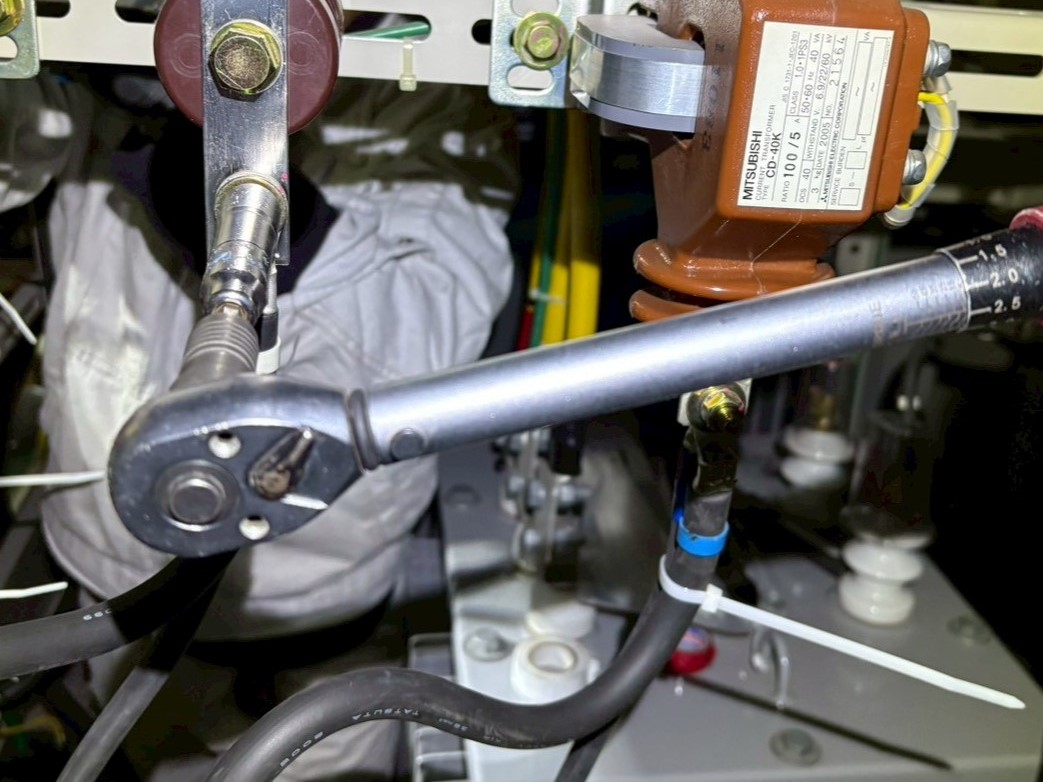

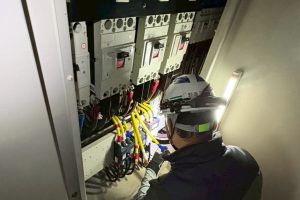

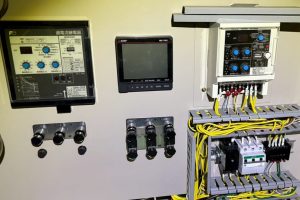

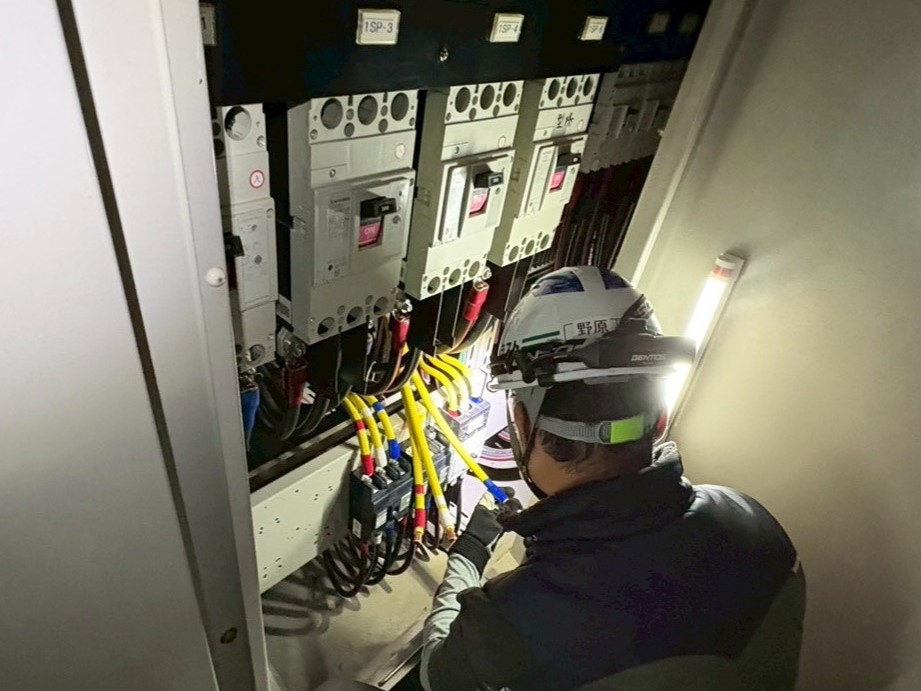

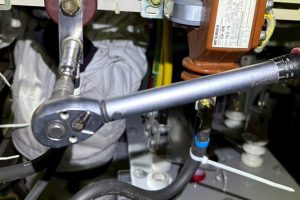

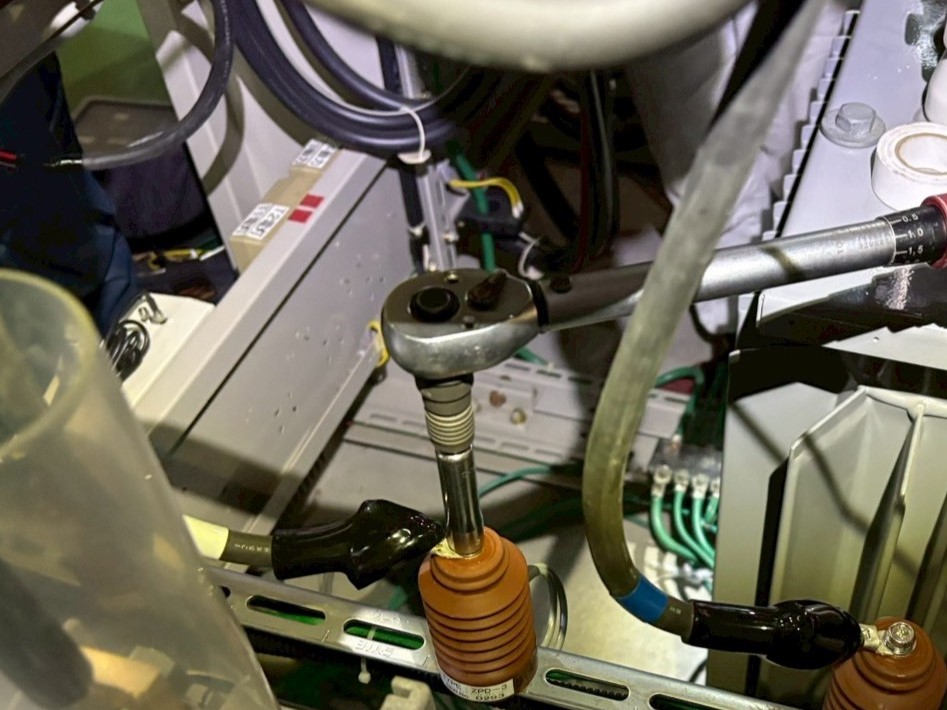

| 概要 | 太陽光発電設備の新設に伴い、既設の高圧受変電盤（キュービクル）の改修工事を行いました。盤内の配線改修をはじめ、保護継電器、零相電圧検出器（ZPD）、マルチメーターなどの機器を設置し、既設設備との取り合いを確認しながら施工を進めました。単線結線図に基づき、限られた盤内スペースで機器配置や配線ルートを調整し、端子接続や締付けも一つひとつ確認。既設の高圧受変電設備を活用しながら、太陽光発電設備を安全に連系できるよう改修を行いました。 |
現場担当の声

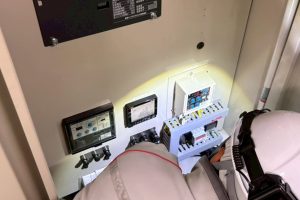

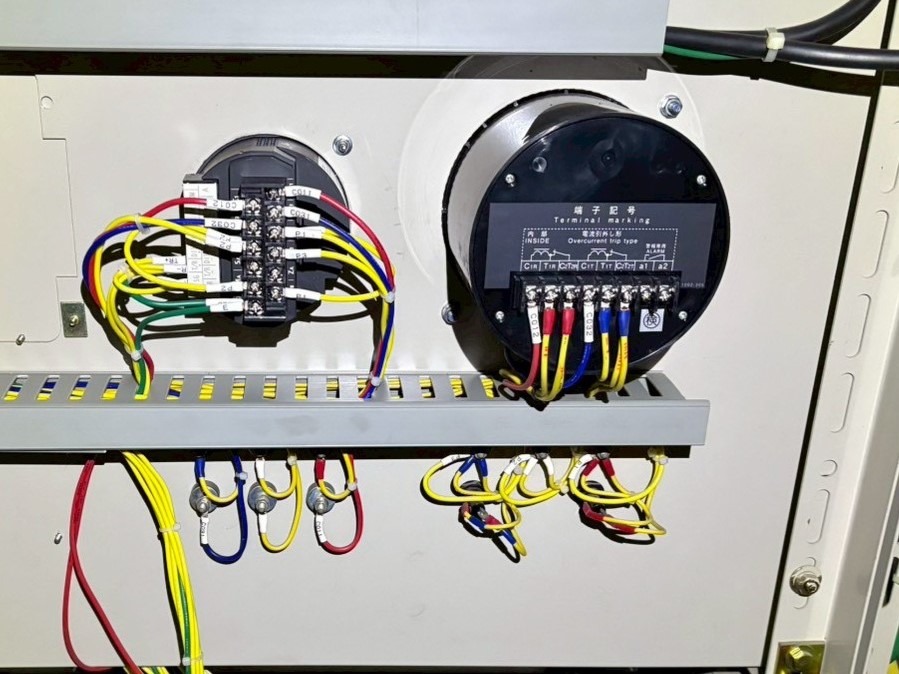

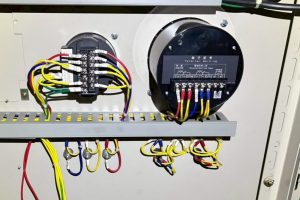

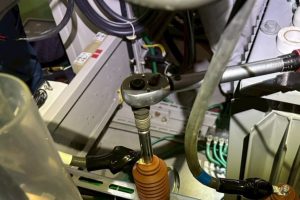

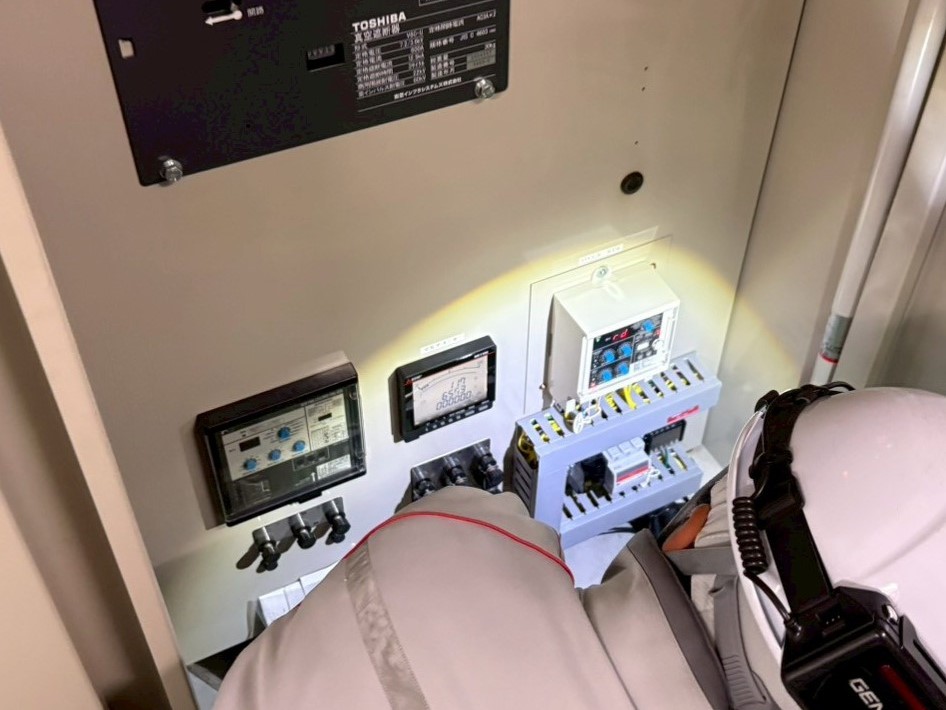

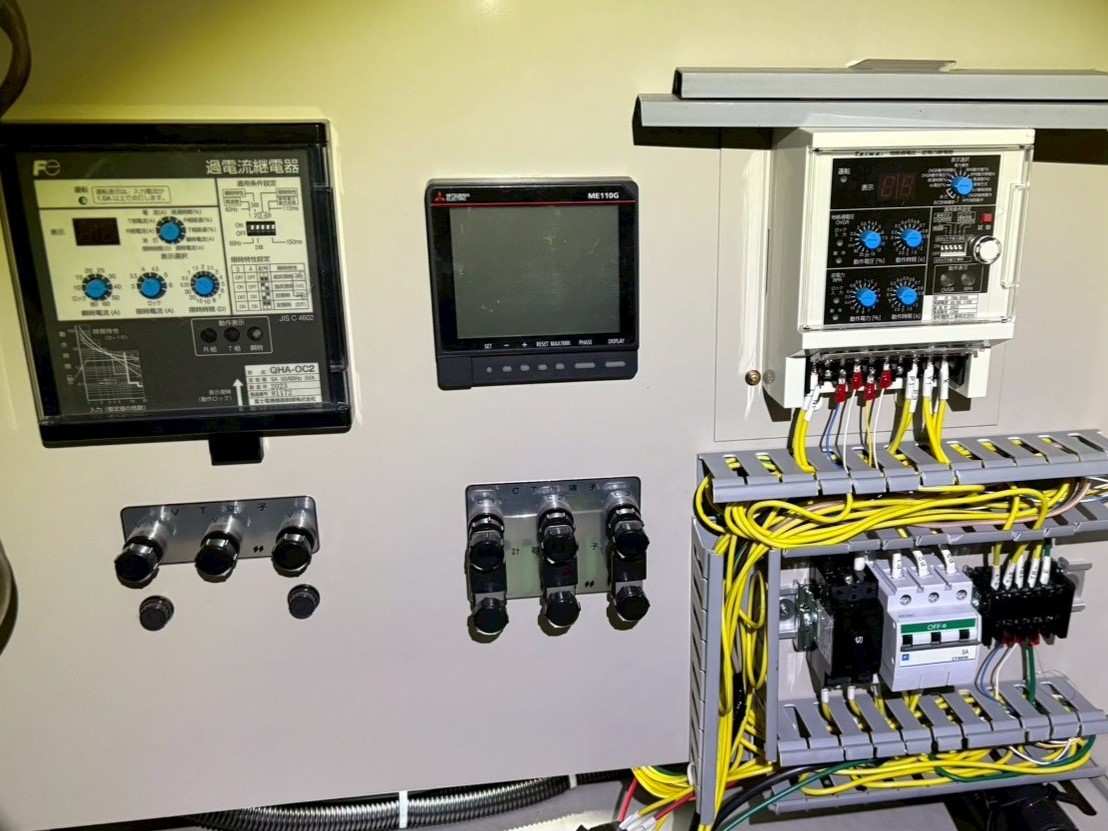

既設回路との取り合いや単線結線図を確認しながら、RPR・OVGR・ZPD・マルチメーターの取付、制御配線の改修を行いました。既設設備を活かす工事だからこそ、結線や端子処理、機器ごとの動作を確認し、確実な施工を心掛けました。
